1、用途
該款機型是專用于直徑5mm至直徑60mm的人體關節零件加工。

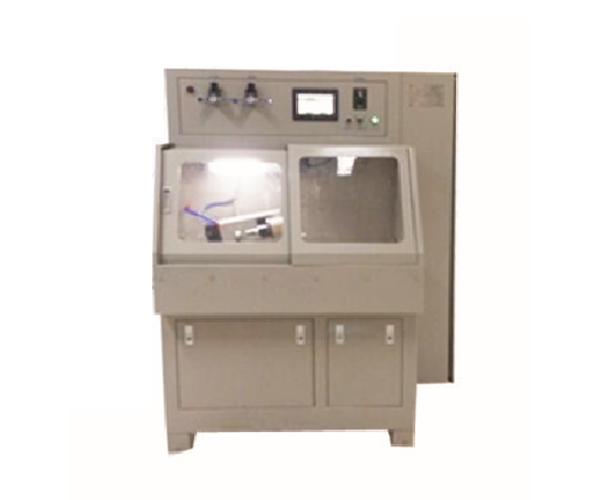

2、機床簡介：
該款設備的標準配置有兩個工位組成，一個工位為珩磨機，另一個工位為拋光工位。珩磨工位結構：由主軸系統、擺軸組件與控制系統、機頭組件與驅動系統、工件、氣動加載機構與工裝等組成。
主軸系統：主軸系統由精密軸承支承。根據加工工藝要求用主軸調速系統控制主軸轉速，可以方便的調節。主軸運轉精度高、振動小、保證了主軸運轉高精度；
擺軸組件與控制系統：擺軸組件采用曲柄搖桿機構、交流電機驅動。隨動加力機構的彈性加力由氣動元件完成，通過調節氣壓的大小，控制珩磨壓力。通過擺軸組件的升降調節機構，可以方便的調整SR的大小，確保設備的加工原理，實現了穩定的跟隨性；
氣動加載機構、機頭組件與驅動系統：隨動加力機構通過機頭組件實現加載，機頭驅動系統保證了球面展成性；
設備控制系統有電氣部分、氣動部分、PLC控制部分，電氣部分由相關工作指示開關、主軸轉速、壓力顯示、機械控制等組成；氣動部分有壓力調節閥、換向閥等控制氣動元件，體現了優良的控制性；PLC控制部分可以準確的反應對于該設備工藝起到關鍵性作用的主軸轉速，在主軸轉速沒用按設備工藝正常運行時工控機顯示界面將會自動顯示主軸工藝參數出錯,并報警。
拋光工位采用了球面運動軌跡，自動拋光，在不影響球面輪廓度的條件下，提高其表面光潔度。
3、技術指標
1）加工精度，零件球面圓度 ≤3μm； 2）表面粗糙度 Ra ≤0.02μm
4、加工效率：（標準配置情況下）
加工效率與余量和甲方要求零件精度有關。當加工余量Δ≤0.01mm～0.015mm，前道加工球面圓度γ≤0.01mm，表面粗糙度Ra≤1.6，最終加工零件球面圓度γ≤0.005，表面粗糙度Ra≤0.05時，加工時間每件8分鐘；
