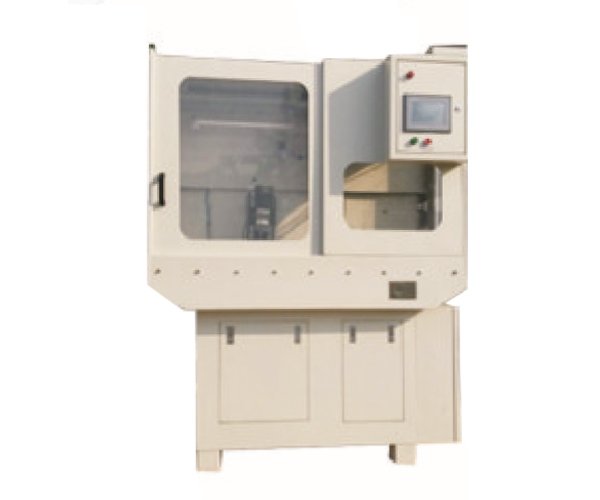

機床簡介

該型號設備采用定心變角旋轉的球面展成原理加工方法設計，適用于尺寸從S?100mm至S?250mm直徑的關節軸承內圈外球面零件， PLC控制主軸組件、擺軸組件、磨頭組件中的幾種運動速度成一定比率關系，達到高精度高效率的加工要求；同時PLC控制系統可以準確的反應對于該設備工藝起到關鍵性作用的主軸轉速，在主軸轉速沒用按設備工藝正常運行時，控制顯示界面將會自動顯示主軸工藝參數出錯，并設置報警提示。

該型號設備為框架柜式結構。由主軸系統、擺軸組件與控制系統、機頭組件與驅動系統、工件、氣動加載機構與工裝等組成。

加工效率：

加工效率與甲方零件余量和精度要求有關。

以直徑100mm的關節軸承內圈外球面零件為例，當加工余量Δ≤0.02mm～0.03mm，前道工序加工球面圓度γ≤0.01mm，表面粗糙度Ra≤1.6時，最終加工零件球面圓度γ≤0.005mm，表面粗糙度    Ra≤0.16時，每件加工時間不大于3分鐘。如果零件精度還需要提高，效率上根據具體余量和精度要求定。

設備技術指標

1）時間控制精度s                      ≤±5

2）加工精度，零件球面輪廓度μm         ≤5

3）表面粗糙度 Ra值 μm                ≤0.16

4）主軸轉速 r/min                  20～200連續可調

5）磨頭轉速 r/min                  100～250連續可調

6）擺軸擺頻 Hz                       0.2～2.0

7）主軸徑跳/端跳 mm                 ≤0.02/0.02

擺軸徑跳/端跳 mm                 ≤0.02/0.02

8）靜態壓力(可調) 范圍N               0～60

9）加工曲率直徑范圍 mm              100～250

10）擺動角度                        ±5～±45°

11）絕緣電阻 MΩ                      ≥100
